Budeme k tomu potrebovať :
- 2 ks - 9pinove koncovky na com port (samice)
- trojvodičový kábel
- letovačku (pajkovačku)
1.
serial port pinout
schéma-popisu zapojenia RS232 COM portu
2.
How to do crossover cable RS232
pinout (wire diagram)
Ako zapojiť seriový krížený kábel (kábel do COM portu)
2-3
3-2
5-5
Originál krížený kábel nájdete v aj našom eshope Tu kliknúť

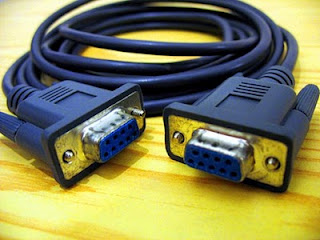

Zapojenie kábla RS232 - "Null modem" bolo vytvorené RAMSES
Príloha null_modem_cable.preview.jpg nebola nájdená
Budeme k tomu potrebovať :
- 2 ks - 9pinove koncovky na com port (samice)
- trojvodičový kábel
- letovačku (pajkovačku)
1.

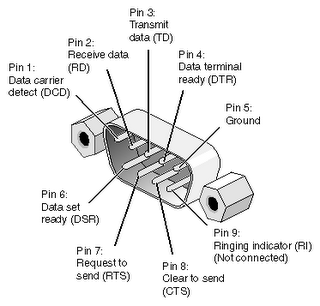

serial port pinout
schéma-popisu zapojenia RS232 COM portu
Príloha RS232pinout.png nebola nájdená
2.
How to do crossover cable RS232
pinout (wire diagram)
Ako zapojiť seriový krížený kábel (kábel do COM portu)
2-3
3-2
5-5
Príloha rsr232cross.jpg nebola nájdená
Originál krížený kábel nájdete v aj našom eshope Tu kliknúť
Posledný krát upravené:09 sep 2012 10:34 RAMSES
